Přesný popis jak zapojit do el. sítě většinu domácích odtahových nebo grow/tech průmyslových ventilátorů včetně schémat a fotodokumentace. Dodržujte prosím bezpečnostní pokyny dle návodu vložených u ventilátorů. Začneme zkratkama které najdete na každém ventilátoru bez připojeného vodiče (kabelu). Každy kabel který vede z ventilátoru do el. sítě má v sobě dva barevné vodiče (hnědý,modrý) nebo tři barevné vodiče (modrý, hnědý a zelenožlutý).

ZKRATKY U SVORKOVNIC VE VENTILÁTORU (platí pro připojovací kabel do zásuvky)

Hnědý kabel je fáze (zkratka F anebo L) - tudy vede el.proud do..

Zelenožlutý kabel je uzemnění (značka   ) - chrání

Modrý kabel je střední vodič (značka N) - tudy vede el.proud z..

_________________________________________________

BARVY KABELŮ KTERÉ VEDOU Z VENTILÁTORU DO SVORKOVNICE

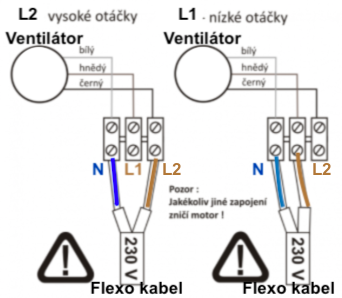

N - bílý kabel - k němu připojíte modrý vodič který vede z flexo kabelu do el.sítě (zásuvky)

L1 - hnědý kabel - připojíme hnědý vodič z flexo kabelu do el. sítě (POKUD SI ZVOLÍME MENŠÍ RYCHLOST)

L2 - černý kabel - připojíme hnědý vodič z flexo kabelu do el. sítě (POKUD SI ZVOLÍME VĚTŠÍ RYCHLOST)

Zapojení dvourychlostních ventilátorů - TT, Prima klima MES-II, VK, VKO, UFO, RUCK

Teď si ukážeme jak zapojit ventilátory TT. Zapojení je u všech modelů naprosto stejné a hlavně jednoduché. Začneme tím že odšroubujeme vrchní bílí kryt (2 šroubky). Uvnitř najdeme červené upozornění a návod jak zapojit ventilátor a jak je se to nesmí. Jelikož jsou tyto ventilátory dvou-rychlostní vybereme si jakou rychlost budeme chtít zapojit (svorka L1 nebo L2) a do ní vložíme hnědý kabel (fáze).

Rychlosti ventilátoru jsou uvedeny na obalu. Máme tedy svorkovnici se třemi značkami, první je L1 - menší rychlost, uprostřed L2 -vetší rychlost a N - pro modrý kabel. Uzemnění zde není, takže nám bude stačit dvoubodový flexo kabel, např. Flexo kabel 2x 0,5mm se zástrčkou do zásuvky.

Hnědý kabel dáme buď do L1 svorky nebo do L2 svorky, záleží jakou rychlost si vybereme a do N svorky vložíme modrý kabel. Pozor! nikdy nesmíte mít zapojené obě rychlosti - tedy L1 i L2 dohromady (vždy musí být jedna svorka prázdná) POUZE pokud máme flexo kabel se čtyřmi vodiči na přepínání rychlosti. Zašroubujeme drát u zdířky a utáhneme to aby se neuvolnil. Potom vrátíme zpět bílí kryt, dobře ventilátor upevníme a můžeme začít odvětrávat...

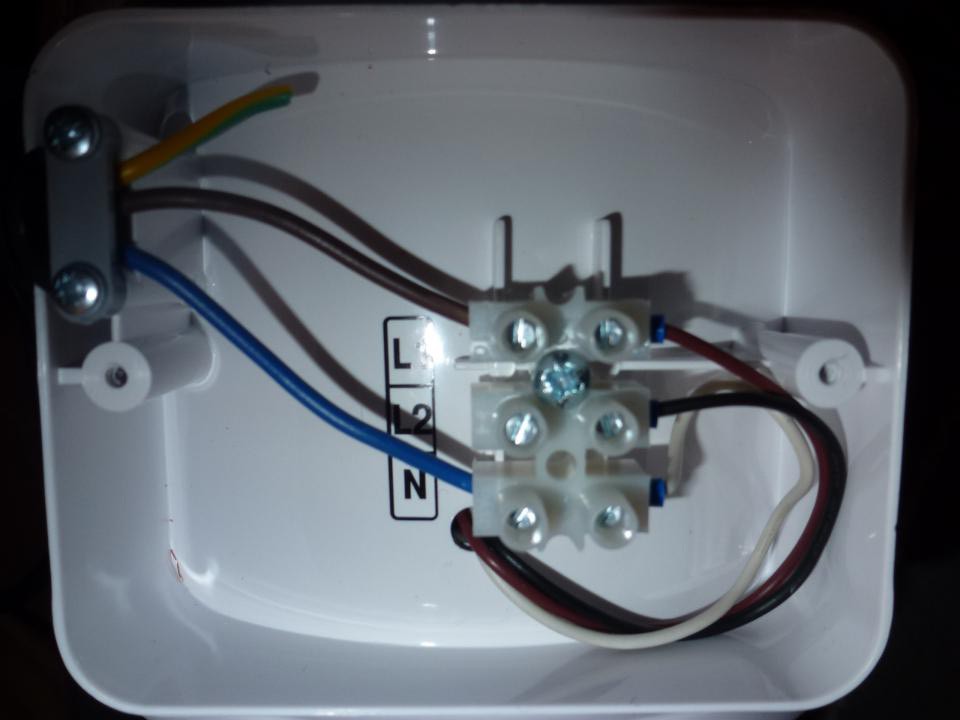

Foto: zapojení ventilátoru TT125 na menší rychlost - L1.

* Pokud máte kabel se zelenožlutým vodičem (uzemnění) NEZAPOJOVAT protože tento ventilátor nemá uzemňovací přístup - takže ho necháme nezapojený. NESMÍ SE ZAPOJIT DO VOLNÉ SVORKY, KTERÁ JE URČENÁ PRO HNĚDÝ VODIČ - FÁZI...
